Brückenentwässerung

Philosophie + Vision ... wir lieben, was wir tun.

Unser Lieferprogramm für Brückenentwässerung bietet vielfache Einsatzmöglichkeiten durch optimierte Materialausgewogenheit.
Neuste Technik und Entwicklung bieten eine zusätzliche Sicherheit, sowie eine Bedien- und Wartungsfreundlichkeit.
Zukunftsorientiert wurden die Produkte für die Belastungsklasse F 900 geprüft und sind durch eine geringe Einbauhöhe von ca. 55 mm vielseitig einsetzbar. Besonders hervorzuheben ist unser Rinnenprogramm durch die Möglichkeit der maschinellen Reinigung im fließenden Verkehr.

Testergebnisse liegen vor! Sprechen Sie uns gerne an. Wir freuen uns auf Ihren Anruf.

Unterteile Gusseisen

Ablauf­stutzen DN 150 (160)

Werkstoff: Gusseisen
Ausführung senkrecht

  • Klebeflansch 100 mm
  • Außendurchmesser 500 mm
  • Innendurchmesser 310 mm

Best.- Nr. TUS

Ablauf­stutzen DN 200 (210)

Werkstoff: Gusseisen
Ausführung senkrecht

  • Klebeflansch 100 mm
  • Außendurchmesser 500 mm
  • Innendurchmesser 310 mm

Best.- Nr. TUS-2

Ablauf­stutzen DN 150 (160)

Werkstoff: Gusseisen
Ausführung waagerecht

  • Klebeflansch 100 mm
  • Außendurchmesser 500 mm
  • Innendurchmesser 310 mm

Best.- Nr. TUW

Ablauf­stutzen DN 200 (210)

Werkstoff: Gusseisen
Ausführung waagerecht

  • Klebeflansch 100 mm
  • Außendurchmesser 500 mm
  • Innendurchmesser 310 mm

Best.- Nr. TUW-2

Aufsätze aus Gusseisen

Gusseisen-Aufsatz 300/400

Werkstoff Gusseisen
EN-GJS-500-7
DIN EN 124 – D 400

  • 4-fach Scharniere Rost drehbar
  • Einbau links bzw. rechts der Fahrtrichtung
  • Roste verschraubt M 16
  • Einlaufquerschnitt ca. 520 cm²
  • Schlitzausführung 45°
  • Schlitzbreite ca. 24 mm
  • Länge ca. 400 mm
  • Breite ca. 300 mm
  • Höhe ca. 55 mm

Best.-Nr. A30-40-1

Gusseisen-Aufsatz 300/500

Werkstoff Gusseisen:
EN-GJS-500-7 – EN-GJL-250
DIN EN 124 – F 900
Rostöffnung gegen Bord

  • rutschhemmende Oberfläche
  • Scharniere mit Eigen­ver­riegelung
  • Einlaufquerschnitt ca. 710 cm²
  • Dämmstoff­einlage
  • Sicher­heits­schraub­verschluss
  • Höhenverstellung
  • Länge ca. 500 mm
  • Breite ca. 300 mm
  • Höhe ca. 55 mm

Best.-Nr. A30-50

Gusseisen-Aufsatz 300/500

Werkstoff Gusseisen:
EN-GJS-500-7 – EN-GJL-250
DIN EN 124 – F 900
Rostöffnung gegen die Fahrtrichtung

  • rutschhemmende Oberfläche
  • Scharniere mit Eigen­ver­riegelung
  • Einlaufquerschnitt ca. 800 cm²
  • Dämmstoff­einlage
  • Sicher­heits­schraub­verschluss
  • Höhenverstellung
  • Länge ca. 500 mm
  • Breite ca. 300 mm
  • Höhe ca. 55 mm

Best.-Nr. A30-50-B

Sanierungsaufsatz 300/500

Werkstoff Gusseisen:
EN-GJS-500-7 – EN-GJL-250
DIN EN 124 – F 900
Rostöffnung gegen Bord

  • rutschhemmende Oberfläche
  • Scharniere mit Eigen­ver­riegelung
  • Außenflansch 3 seitig 100 mm
  • Einlaufquerschnitt ca. 800 cm²
  • Dämmstoff­einlage
  • Sicher­heits­schraub­verschluss
  • Höhenverstellung
  • Länge ca. 500 mm
  • Breite ca. 300 mm
  • Höhe ca. 55 mm

Best.-Nr. A30-50-F

DB Brückenabläufe & Stahlabläufe

Brückenablauf DB250

Werkstoff: Gusseisen
Oberteil – Unterteil – Flansch

  • Oberteil – Schlitzbreite ca. 14 mm
  • Roste verschraubt
  • Einlaufquerschnitt ca. 400 cm²
  • Ablauf­stutzen DN 200/150 mm
  • Höhe ca. 250 mm

Weitere Höhen auf Anfrage!

Best.-Nr. DB-250

Brückenablauf DB500

Neue Ausführung für Betondecken
Werkstoff: Gusseisen
Oberteil – Unterteil – Flansch

Oberteil

  • Schlitzbreite ca. 14 mm
  • Roste mit Halterungen
  • Einlaufquerschnitt ca. 400 cm²

Unterteil

  • Klebeflansch 100 mm
  • Ablauf­stutzen DN 200 oder 150
  • Ausführung senkrecht
  • Ablauf­stutzen Edelstahl 1.4571
  • Länge ca. 500 mm

Best.-Nr. DB-500

Stahlablauf DN150

Werkstoff: Stahl S235 JR
feuerverzinkt bzw. lackiert
DB – Netz – Richtzeichnung

Unterteil

  • DN 300 mm
  • Länge ca. 300 mm
  • Ablauf­stutzen reduziert
    DN 300/DN 150 (160)

Rost

  • Werkstoff: Edelstahl 1.4571
  • Rost Materialstärke 15 mm
  • lose eingelegt
  • Lochgröße 24 mm
  • Einlaufquerschnitt ca. 75 cm²

Best.-Nr. DB-150-RE

Stahlablauf DN200

Werkstoff: Stahl S235 JR
feuerverzinkt bzw. lackiert
DB – Netz – Richtzeichnung

Unterteil

  • DN 300 mm
  • Länge ca. 300 mm
  • Ablauf­stutzen reduziert
    DN 300/DN 200 (210)

Rost

  • Werkstoff: Edelstahl 1.4571
  • Rost Materialstärke 15 mm
  • lose eingelegt
  • Lochgröße 24 mm
  • Einlaufquerschnitt ca. 75 cm²

Best.-Nr. DB-200-RE

Rinnensysteme aus Gusseisen

Entwässerungsrinne mit Abdeckung

Werkstoff Gusseisen
DIN EN 124 – D 400

  • doppelseitiges Scharnier
  • Verbindungsschuh
  • Sicher­heits­schraub­verschluss
  • Dämmstoff­einlage
  • Höhenverstellung
  • Einlaufquerschnitt ca. 1196 cm²
  • seitliche Schlitze 6 X 30 mm
  • Länge: ca. 985 mm
  • Breite: ca. 320 mm
  • Höhe: ca. 65 mm

Best.-Nr. TDS-G-320

Anfangs- und Endstirnwand
Breite 320 mm – mit Schlitzen
Best.-Nr. TDS-E-320

Ablauf­stutzen mit Flansch
Werkstoff Stahl
Durchmesser ca. 200 mm
Best.-Nr. TDS-ST-200

Entwässerungsrinne ohne Abdeckung

Werkstoff Gusseisen – EN-GJL-250
Belastungsklasse F 900
mit seitlichen Öffnungen

  • rutschhemmende Oberfläche
  • Speichervolumen ca. 8059 cm³
  • Verbindungsschuh einseitig
  • Höhenverstellung
  • Auftriebssicherung
  • Streben ca. 5 X 230 mm je Reihe
  • Länge ca. 1000 mm
  • Breite ca. 320 mm
  • Höhe ca. 55/65 mm

Best.- Nr. TDS-320-PS

Anfangs- und Endstirnwand
Breite 320 mm
seitliche Schlitze
Best.- Nr. TDS-320-EPS

Entwässerungsrinne ohne Abdeckung

Werkstoff Gusseisen – EN-GJL-250
Belastungsklasse F 900
ohne seitliche Öffnungen

  • rutschhemmende Oberfläche
  • Speichervolumen ca. 8059 cm³
  • Verbindungsschuh einseitig
  • Höhenverstellung
  • Auftriebssicherung
  • Streben ca. 5 X 230 mm je Reihe
  • Länge ca. 1000 mm
  • Breite ca. 320 mm
  • Höhe ca. 55/65 mm

Best.- Nr. TDS-320-P

Anfangs- und Endstirnwand
Breite 320 mm
ohne seitliche Schlitze
Best.- Nr. TDS-E320-P

Entwässerungsrinne ohne Abdeckung

Werkstoff Gusseisen – EN-GJL-250
Belastungsklasse F 900
mit seitlichen Öffnungen

  • rutschhemmende Oberfläche
  • Speichervolumen ca. 15080 cm³
  • Verbindungsschuh einseitig
  • Höhenverstellung
  • Auftriebssicherung
  • Streben ca. 7 X 230 mm je Reihe
  • Länge ca. 1000 mm
  • Breite ca. 520 mm
  • Höhe ca. 55/65 mm

Best.- Nr. TDS-520-PS

Anfangs- und Endstirnwand
Breite 520 mm
seitliche Schlitze
Best.- Nr. TDS-E520-PS

Rinnensysteme aus Edelstahl

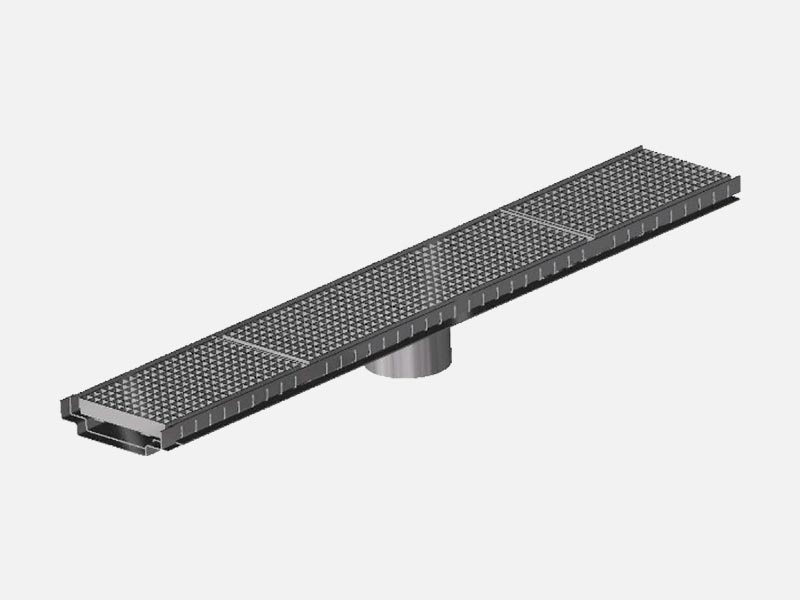

Kastenrinne mit seitlichen Schlitzen

Werkstoff Edelstahl 1.4571
Materialstärke 4 mm
DIN EN 124 – D 400

  • Gitterrostausführung
  • Rost verschraubt in der Auflage
  • Maschenweite ca. 24 X 23 mm
  • Höhenverstellung
  • Einlaufquerschnitt ca. 1410 cm²
  • Länge: ca. 1000 mm
  • Breite: ca. 200 mm
  • Höhe: ca. 75 mm

Best-Nr. TDS-200-ES

Ablauf­stutzen
Werkstoff Edelstahl 1.4571
DN 150 (154)
Best.-Nr. TDS-ST-150

Endstirnwand 200 mm
Werkstoff Edelstahl 1.4571
Best.-Nr. TDS-200-ESW

Kastenrinne mit seitlichen Schlitzen

Werkstoff Edelstahl 1.4571
Materialstärke 4 mm
DIN EN 124 – D 400

  • Gitterrostausführung
  • Rost verschraubt in der Auflage
  • Maschenweite ca. 24 X 23 mm
  • Höhenverstellung
  • Einlaufquerschnitt ca. 2040 cm²
  • Länge: ca. 1000 mm
  • Breite: ca. 300 mm
  • Höhe: ca. 75 mm

Best-Nr. TDS-300-ES

Ablauf­stutzen
Werkstoff Edelstahl 1.4571
DN 150 (154)
Best.-Nr. TDS-ST-150

Endstirnwand 300 mm
Werkstoff Edelstahl 1.4571
Best.-Nr. TDS-300-ESW

Kastenrinne mit seitlichen Schlitzen

Werkstoff Edelstahl 1.4571
Materialstärke 4 mm
DIN EN 124 – D 400
Neue Ausführung mit seitlichen Schlitzen

  • Gitterrostausführung
  • Maschenweite ca. 45/55 mm
  • Sicher­heits­schraub­verschluss
  • Einlaufquerschnitt ca. 2400 cm²
  • Höhenverstellung
  • Länge: ca. 1000 mm
  • Breite: ca. 300 mm
  • Höhe: 45 mm

Best.-Nr. TDS-300-ES45

Endstirnwand 300 mm
Werkstoff Edelstahl 1.4571
Best.-Nr. TDS-300-ES45

Ablauf­stutzen senkrecht
Werkstoff Edelstahl 1.4571
Rohranschluss DN 150 (154)
Best.-Nr. TDS-ST150E

Kastenrinne ohne seitliche Schlitze

Werkstoff Edelstahl 1.4571
Materialstärke 4 mm
DIN EN 124 – D 400
Neue Ausführung ohne seitliche Schlitze

  • Gitterrostausführung
  • Maschenweite ca. 45/55 mm
  • Sicher­heits­schraub­verschluss
  • Einlaufquerschnitt ca. 2400 cm²
  • Höhenverstellung
  • Länge: ca. 1000 mm
  • Breite: ca. 300 mm
  • Höhe: 45 mm

Best.-Nr. TDS-300-E45

Endstirnwand 300 mm
Werkstoff Edelstahl 1.4571
Best.-Nr. TDS-300-E45

Ablauf­stutzen senkrecht
Werkstoff Edelstahl 1.4571
Rohranschluss DN 150 (154)
Best.-Nr. TDS-ST150E

Aufsätze aus Edelstahl

Edelstahlaufsatz 300/500

Werkstoff Edelstahl 1.4571
Materialstärke 4 mm
DIN EN 124 – D 400

  • Gitterrostausführung
  • Rost verschraubt in der Auflage
  • Maschenweite ca. 24 X 23 mm
  • Ablauf­stutzen
  • Länge ca. 500 mm
  • Breite ca. 300 mm
  • Höhe ca. 75 mm
  • Einlaufquerschnitt ca. 842 cm²

Best.-Nr. 30-50-AE

Edelstahlaufsatz 300/1000

Werkstoff Edelstahl 1.4571
Materialstärke 4 mm
DIN EN 124 – D 400

  • Gitterrostausführung
  • Rost verschraubt in der Auflage
  • Maschenweite ca. 24 X 23 mm
  • Ablauf­stutzen
  • Länge ca. 1000 mm
  • Breite ca. 300 mm
  • Höhe ca. 75 mm
  • Einlaufquerschnitt ca. 1650 cm²

Best.-Nr. 30-100-AE

Edelstahlaufsatz 300/1000

Werkstoff Edelstahl 1.4571
Materialstärke 4 mm
DIN EN 124 – D 400

  • Gitterrostausführung
  • Rost verschraubt in der Auflage
  • Maschenweite ca. 24 X 23 mm
  • Ablauf­stutzen
  • Länge ca. 1000 mm
  • Breite ca. 300 mm
  • Höhe ca. 75 mm
  • Einlaufquerschnitt ca. 1650 cm²

Best.-Nr. 30-100-AE2

Edelstahlaufsatz 500/500

Werkstoff Edelstahl 1.4571
Materialstärke 4 mm
DIN EN 124 – D 400

  • Gitterrostausführung
  • Rost verschraubt in der Auflage
  • Maschenweite ca. 24 X 23 mm
  • Ablauf­stutzen
  • Länge ca. 500 mm
  • Breite ca. 500 mm
  • Höhe ca. 75 mm
  • Einlaufquerschnitt ca. 1036 cm²

Best.-Nr. 50-50-AE

Zubehör

Schmutzeimer

  • verzinkte Ausführung
  • Inhalt ca. 6 Liter

Best.-Nr. A-S

Schlüssel für Verriegelung

  • Werkstoff Edelstahl
  • Länge 250 mm
  • Schlüssel Vierkant
    SW 19 mm

Best.-Nr. SA-19

Montagehilfe für Rinne

  • Werkstoff: Stahl lackiert
  • 2 Höhenversteller
  • Länge 800 mm
  • 2 Halterungen

Best.-Nr. MH-1-3

Sickerwasserplatte 300×500

  • Unterseite Noppenausführung 4 mm
  • Länge 550 mm
  • Breite 400 mm

Best.-Nr. M-30-50
