Tunnel/Brandschutz
Philosophie + Vision ... wir lieben, was wir tun.
Tunnelbauprojekte sind ein hoch komplexes Thema. Wir haben uns der Herausforderung gestellt, Sie bei einer optimalen Entwässerungslösung und einem Brandschutz kompetent zu unterstützen. Ob Neubau oder Sanierung, wir unterstützen Sie, mit unserer Erfahrung, bei der Ausarbeitung von Ausschreibungen und Leistungsverzeichnissen. Verschiedene Möglichkeiten als Brandschutz bieten wir mit unseren Standardschächten.
Sicherheitsablauf – Schacht mit Brandschutzvorrichtung
Kombiniert mit unseren Produktangeboten für Rinnensysteme bieten wir Ihnen umfangreiche Möglichkeiten für ein sicheres Komplettsystem. Unser Lieferprogramm bietet vielfache Einsatzmöglichkeiten. Neuste Technik und Entwicklung orientiert sich immer nach dem derzeitigen Stand der Technik. Sollten Sie in unserem vielfältigen Angebot einmal nicht das Richtige finden sprechen Sie uns gerne an.
Wir freuen uns auf Ihren Anruf.
Tunnelentwässerung
Brandabscheider TDS – Euro 2020
Werkstoff: Stahlbeton/Edelstahl A 4
Zu- und Ablaufschacht mit zusätzlicher Revisionsöffnung
Sicherheitsablauf/Edelstahl
Ablaufleistung bis 180 L/s.
Hauptentwässerung untenliegend
Schachthöhe: ca. 985 mm
Belastungsklasse bis F 900
Best.-Nr. TDS-Euro 2020
Alternativ: mit automatischem Wasserzulauf für Brandabscheider

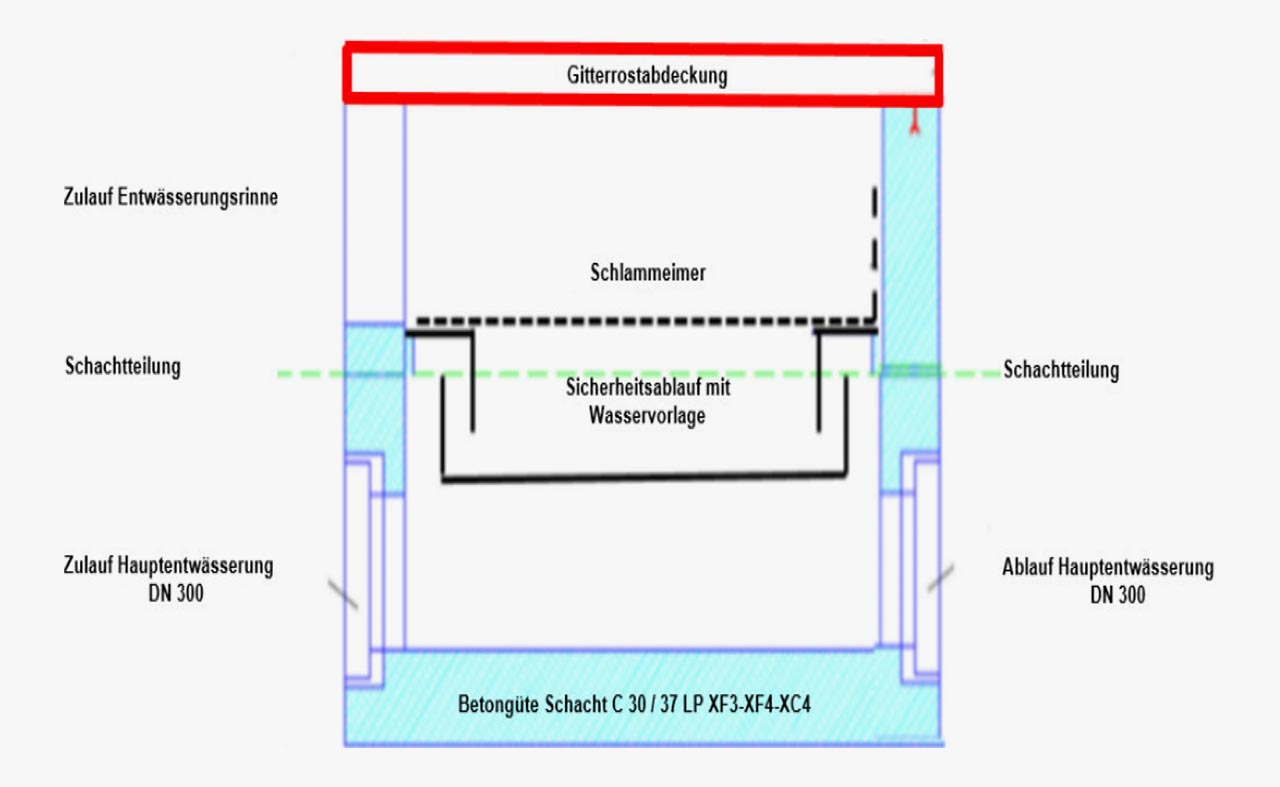

Brandabscheider TDS – Euro 2020-1
Werkstoff: Stahlbeton/Edelstahl A 4
Zu- und Ablaufschacht
Sicherheitsablauf/Edelstahl
Ablaufleistung bis 180 L/s.
Hauptentwässerung untenliegend
Schachthöhe: ca. 985 mm
Belastungsklasse bis F 900
Best.-Nr. TDS-Euro 2020-1
Alternativ: mit automatischem Wasserzulauf für Brandabscheider
Tunnel/Fahrbahnablauf TDS-Euro/TF
Werkstoff: Stahlbeton/Edelstahl A 4
Sicherheitsablauf/Edelstahl
Ablaufleistung bei einer Länge innen von 800 mm – ca. 90L/s.
Ablaufleistung bei einer Länge innen von 1000 mm – ca. 110 L/s.
Ablaufleistung bei einer Länge innen von 1600 mm – ca. 180 L/s.
mit Schlammeimer
Schachthöhe ab 600 mm
Belastungsklasse bis F 900
Best.-Nr. TDS-Euro 2020-2
Alternativ: mit automatischem Wasserzulauf für Brandabscheider
Tunneleinlauf für Brückenkappe
Werkstoff: Edelstahl A4
DIN EN 124 – D 400
Oberteil mit Revisionsdeckel
- Unterteil mit Ablaufstutzen DN 150 oder DN 200 gemäß Anforderung
- Oberteil höhenverstellbar
- Ablaufleistung 30 bis 50 L/s.
- Länge: ca. 600 mm
- Breite: ca. 500 mm
- Höhe: ca. 250 mm
Best.-Nr. TAK-50-50
Alternativ
Schmutzeimer
Best.-Nr. A-S
Brandschutz
Lösungsvorschlag 1
Brandabscheider mit Zu- und Ablaufschacht
Bei dieser Variante zeichnen sich die Vorteile dadurch aus, dass die Hauptentwässerungsleitung, Tunnelentwässerung und der Brandschutz komplett an einer Fahrbahnseite liegen.
Hierdurch erhebliche Vorteile für die laufende Wartung und Senkung der laufenden Wartungskosten.
Lösungsvorschlag 2
Brandabscheider mit Zu- und Ablaufschacht
Ohne untenliegende Hauptentwässerungsleitung (siehe Vorschlag 1) bietet diese Variante die Möglichkeit vom Zu- und Ablaufschacht aus, einen evtl. vorhandenen Betonschacht mit einer zusätzlichen Leitung zu verbinden/anzuschließen.
Lösungsvorschlag 3
Anschluss offene Entwässerungsrinne
In Verbindung mit einer offenen Entwässerungsrinne (siehe links vom Bild) ergibt sich ein weiterer Vorteil in Bezug auf die gesamte Einbauhöhe des Zu- und Ablaufschachtes.
Die Dimension des Schachtes verringert sich bei dieser Lösung um ca. 350 mm.
